La soluzione plug and play per impianti di produzione di energie da fonte rinnovabile
Le cabine elettriche prefabbricate per energie rinnovabili sono progettate in risposta alle specifiche esigenze di ogni singolo impianto. Queste soluzioni sono il frutto di uno studio dell’impianto con la possibilità di realizzazione adattabile. Varie dimensioni e tipologie di cabine disponibili, trasportabili munite o meno di tutti gli accessori necessari al loro funzionamento.

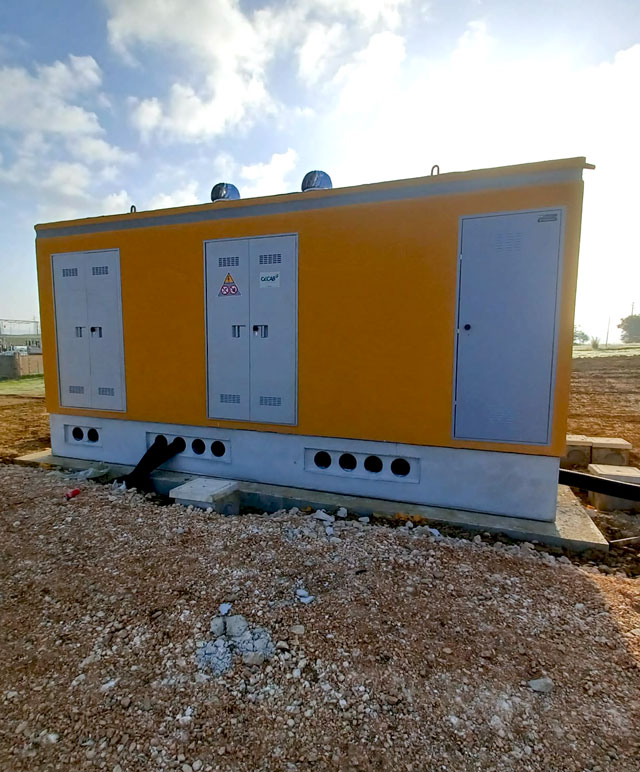

Cabine di tipo monobox, di dimensioni fino ad 8 metri lineari, progettate per ospitare attrezzature e tecnologie legate alle energie rinnovabili, come impianti fotovoltaici, impianti eolici o campi agrivoltaici. Queste cabine forniscono un ambiente sicuro e protetto per l'installazione e il funzionamento di trasformatori e sistemi di misurazione, garantendo al contempo la loro protezione dagli agenti atmosferici e il facile accesso per manutenzione e monitoraggio.
Fiore all’occhiello della produzione di Gecab, queste cabine possono essere rapidamente installate e adattate alle esigenze specifiche del sito di produzione, offrendo una soluzione flessibile e efficiente per lo sviluppo delle energie rinnovabili.
Soluzioni innovative e pronte all’uso
Studio del prodotto step by step con il cliente finale
Nessun problema di compatibilità con rete ed impianti connessi
A supporto della realizzazione di un impianto fotovoltaico da 1MW, in affiancamento alla cabina Omologata Enel, si propone un progetto di cabina utente come centro di trasformazione MT/BT trafo in cui l’impianto è stato personalizzato nella componentistica allestendo la cabina con un unico trasformatore in aggiunta ai quadri MT e BT ed i servizi di cabina modificabili in base alle specifiche esigenze. Per ospitare l’allestimento la struttura prefabbricata progettata ha dimensioni 6,70x2,50x2,70mt.
A supporto della realizzazione di un impianto fotovoltaico da 2,5MW, in affiancamento alla cabina Omologata Enel, si propone un progetto di due cabine utente come centro di trasformazione MT/BT trafo in cui l’impianto è stato personalizzato nella componentistica allestendo le cabine con due trasformatori in aggiunta ai quadri MT e BT ed i servizi di cabina modificabili in base alle specifiche esigenze. Per ospitare l’allestimento le strutture prefabbricate progettate hanno rispettivamente dimensioni 4,13x2,50x2,70mt e 6x2,50x2,70mt.
A supporto della realizzazione di un impianto fotovoltaico da 5MW, in affiancamento alla cabina Omologata Enel, si propone un progetto di due cabine utente come centro di trasformazione MT/BT trafo in cui l’impianto è stato personalizzato nella componentistica allestendo le cabine con tre trasformatori in aggiunta ai quadri MT e BT ed i servizi di cabina modificabili in base alle specifiche esigenze. Per ospitare l’allestimento le strutture prefabbricate progettate hanno rispettivamente dimensioni 6,13x2,50x2,70mt e 7x2,50x2,70mt.
La cabina di distribuzione gestisce la distribuzione dell'energia elettrica prodotta dall'impianto fotovoltaico. Ha il compito di regolare e dirigere il flusso di energia attraverso i diversi circuiti e potenze dell'utente finale. Al suo interno la cabina è dotata di dispositivi come interruttori, fusibili, protezioni contro sovratensioni e sistemi di misura e controllo. Questi componenti permettono di garantire la sicurezza e la stabilità del sistema di distribuzione.
La funzione principale di queste cabine è convertire l'energia elettrica prodotta dall’impianto, portandola alla tensione richiesta dalla rete di distribuzione elettrica. Questa conversione consente all’energia proveniente dall’impianto di integrarsi nella rete elettrica esistente. Oltre alla conversione della tensione, la cabina di trasformazione può anche aumentare l'intensità dell'energia elettrica, se necessario, per adattarla ai requisiti di trasmissione e distribuzione della rete.
Un team di professionisti specializzati a servizio del cliente in tutte le fasi di analisi e progettazione. Lo studio accurato di ogni dettaglio, per garantire un risultato che soddisfi esigenze tecniche, strutturali e ambientali.
Le nostre cabine sono interamente personalizzabili sia dal punto di vista dimensionale, strutturale e per quanto riguarda le finiture esterne ed interne.
Produciamo cabine standard omologate Enel, cabine pannellari e cabine complete di tutti gli accessori e apparecchiature elettriche. I nostri prodotti sono garantiti e certificati.
Per garantire modelli qualitativi, processi funzionali ottimizzati ed omologati agli standard industriali di riferimento, Gecab ha conseguito certificazioni in rispetto dei requisiti normativi necessari ad un corretto sviluppo delle attività di impresa.
Cabine prefabbricate correlate di omologazione e/o marchiatura di qualità e resistenza, realizzate con la garanzia di processi produttivi certificati.
L’accesso alle cabine è consentito solo a figure autorizzate e qualificate secondo le norme
– CEI 0-10 del 2002
– CEI 78-17 del 2015
La norma CEI 0-10 del 2002 chiarisce i passaggi necessari per svolgere una manutenzione in sicurezza, a tutela dell’operatore e a garanzia della funzionalità della cabina e/o dell’impianto elettrico.
La CEI 78-17 definisce le disposizioni tecniche obbligatorie per lo svolgimento in sicurezza delle operazioni di manutenzione necessarie per il corretto funzionamento e l’esercizio delle cabine MT/MT, delle cabine MT/BT e dei relativi sistemi di connessione.
La normativa impone, inoltre, che le figure incaricate siano in possesso delle certificazioni PES-PAV (persona esperta – persona avvertita), ed abbiamo frequentato corsi per gestori e manutentori di cabine MT/BT recependo le normative CEI
I prezzi di vendita di una cabina possono variare in base a tipologia, struttura ed accessori. Le cabine omologate Enel ad esempio hanno prezzi di acquisto poco variabili in quanto la possibilità di aggiungere accessori è pressoché nulla.
Le cabine utente, altamente personalizzabili, hanno una variazione di prezzo più ampia sia in base alle dimensioni che per varianti di lavorazione o accessori. Il top di gamma, è rappresentato senza dubbio dalle cabine attrezzate.
Gecab offre soluzioni adatte ad ogni esigenza, accompagnando la fornitura del prodotto ad una consulenza tecnica specialistica: il vero valore aggiunto ad ogni cabina.
Per rispondere a questa domanda, occorre fare una distinzione preliminare su tipologia di cabina e ed utilizzo.
Una prima tipologia può essere riconducibile alle cabine definite di tipo pubblico.
Sono le cabine destinate ad alimentare la rete privata in corrente alternata monofase o trifase (tra 230 V e 400 V).
Queste cabine installate della società di distribuzione dell’energia elettrica che ne è quindi proprietaria.
La seconda tipologia di cabine, cabina utente finale, sono appartenenti ai privati.
In questo caso la media tensione si ferma nel punto di installazione della cabina stessa.
Sono le cabine destinate ad alimentare sia utenze civili, sia utenze di tipo industriale con fornitura dalla rete pubblica in MT.
Queste cabine sono di proprietà dell’utente che ne è anche responsabile per il mantenimento e la manutenzione nel tempo.
Tutte le cabine devono sempre poter essere ispezionate e accessibili al personale della società che le gestisce e al personale della società di distribuzione.
Fiore all’occhiello della produzione di Gecab, queste cabine sono strutture prefabbricate componibili e modulari realizzate con pannelli. Il nome deriva dalla tecnica costruttiva e di progettazione, in quanto a differenza delle monobox, costituite appunto da un solo blocco di calcestruzzo armato vibrato, queste vengono costruite assemblando tra di loro pannelli di calcestruzzo secondo una logica modulare
I pannelli, ognuno largo mediamente 2.50mt, vengono posizionati in modo trasversale uno accanto all’altro su una base costituita da un massetto in cemento o da vasche di calcestruzzo armato vibrato.
Questa tecnica costruttiva rappresenta l’evoluzione naturale della progettazione e della realizzazione non solo delle cabine elettriche di trasformazione, ma per l’intero mondo dell’edilizia.
I tempi di produzione e le fasi di trasporto e scarico delle cabine prefabbricate, possono essere soggetto di tempistiche variabili dettate dalle necessità del reparto di produzione, dai tempi di maturazione del calcestruzzo dettati dalla normativa dedicata e dalle necessità logistiche relative alla necessità di utilizzare macchinari da trasporto industriali. Gecab, grazie all’organizzazione ottimizzata del proprio reparto produzione, rappresenta un’eccezione alla regola, disponendo di cabine in pronta consegna di varie tipologie.
Le vasche di fondazione sono prefabbricati con la funzione di sostegno delle cabine.
Una vasca è realizzata, come le cabine, in cemento armato vibrato così come per quanto riguarda le caratteristiche dimensionali che dipendono sempre dalle specifiche esigenze del cliente.
Una struttura monoblocco a tenuta stagna, la vasca costituisce spazio chiuso che si estende sotto la superficie della cabina ed è dotata di fori a frattura prestabilita, attraverso cui passano tutti i cavi della distribuzione interna.
