Prefabbricati per la trasformazione dell'energia elettrica MT/BT
Le cabine elettriche secondarie in cav sono strutture utilizzate per alloggiare apparecchiature elettriche e trasformatori di distribuzione in reti elettriche a media tensione. Queste cabine sono progettate per proteggere e isolare le apparecchiature elettriche, garantendo sicurezza e affidabilità nella distribuzione dell'energia elettrica.

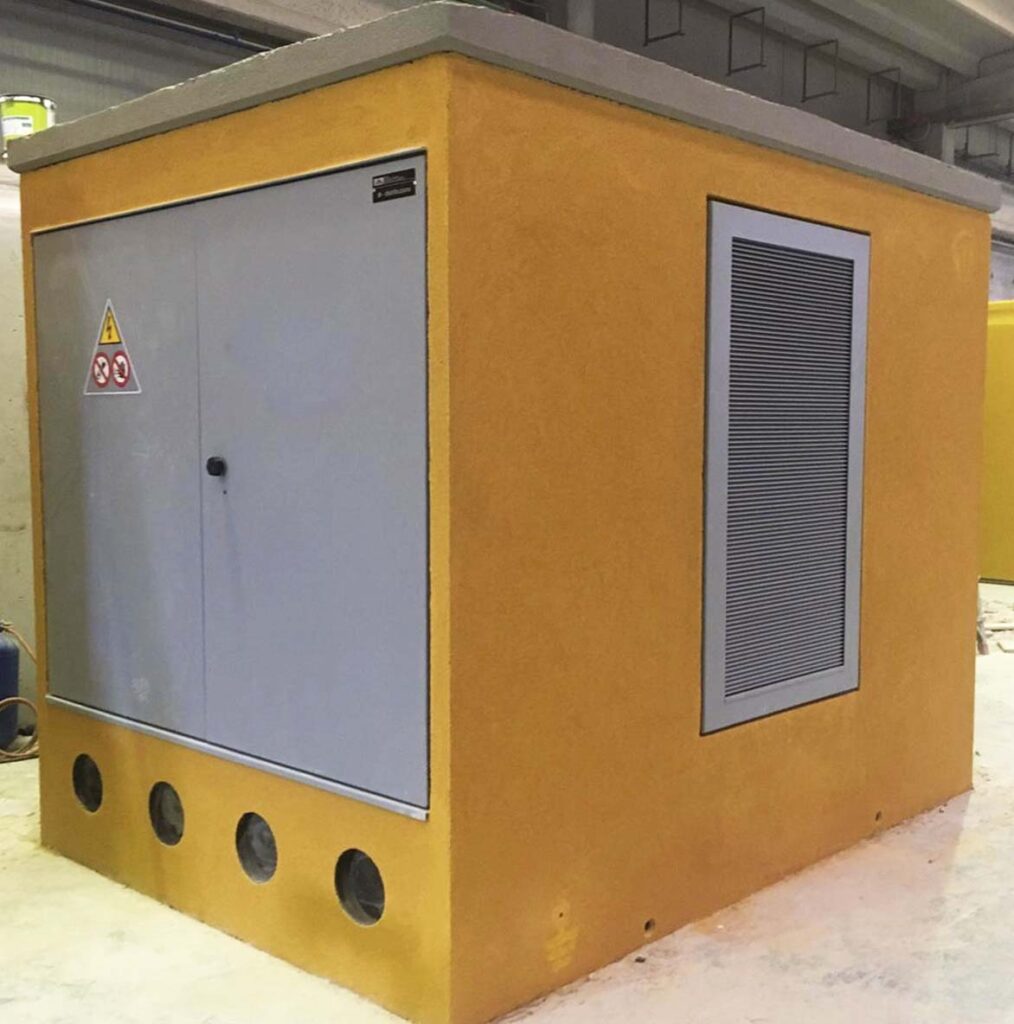

MINIBOX DG2081 è una cabina elettrica di distribuzione MT/BT ad elementi prefabbricati in cav omologata Enel e progettata per l’impiego su reti in cavo 20-15-10 KV con tensione di isolamento 24KV, per il contenimento di apparecchiature elettromeccaniche MT in esafloruro di zolfo con trasformatore in olio con potenza max. pari a 400 KVA.
Fornitura costante di energia, nessuna interruzione dei servizi
Manutenzione facilitata, assistenza con tecnici qualificati
Integrazione ambientale ottimizzata, personalizzazioni su misura
Le cabine secondarie sono generalmente realizzate in calcestruzzo armato per garantire resistenza strutturale e protezione dalle intemperie e dai danni. I materiali utilizzati devono essere conformi alle normative di sicurezza e di resistenza alle condizioni ambientali locali. Da normativa, lo spessore minimo delle pareti della cabina allo stato grezzo, non può essere inferiore ai nove centimetri di spessore.
Le cabine elettriche secondarie devono essere progettate con materiali isolanti e dotate di dispositivi di protezione contro sovratensioni, sovracorrenti, cortocircuiti e altri guasti elettrici. Ciò include l'installazione di fusibili, interruttori automatici e sistemi di messa a terra.
Le cabine elettriche secondarie vengono progettate per ospitare trasformatori, interruttori, apparecchiature di controllo e altri componenti elettrici necessari per la distribuzione dell'energia. Le dimensioni e le divisioni interne dipendono dalla quantità di apparecchiature da installare e dalle esigenze di spazio. Per queste funzionalità vengono comunemente utilizzati prefabbricati monoblocco a partire da quattro metri lineari.
Le cabine di Trasformazione sono progettate per ospitare i trasformatori elettrici che convertono la tensione da media (MT) a bassa (BT). Realizzate in opera o prefabbricate, questi manufatti possono essere installati a terra all'aperto oppure essere collocati all'interno di edifici o di strutture industriali.
Le Cabine di distribuzione sono strutture prefabbricate destinate ad ospitare le apparecchiature elettromeccaniche di distribuzione e gli interruttori. Questi strumenti sono utilizzati per regolare e controllare il flusso di energia elettrica lungo la rete di distribuzione. Possono essere utilizzate per estendere e indirizzare l'energia elettrica verso diversi circuiti e impianti.
Un team di professionisti specializzati a servizio del cliente in tutte le fasi di analisi e progettazione. Lo studio accurato di ogni dettaglio, per garantire un risultato che soddisfi esigenze tecniche, strutturali e ambientali.
Le nostre cabine sono interamente personalizzabili sia dal punto di vista dimensionale, strutturale e per quanto riguarda le finiture esterne ed interne.
Produciamo cabine standard omologate Enel, cabine pannellari e cabine complete di tutti gli accessori e apparecchiature elettriche. I nostri prodotti sono garantiti e certificati.
Per garantire modelli qualitativi, processi funzionali ottimizzati ed omologati agli standard industriali di riferimento, Gecab ha conseguito certificazioni in rispetto dei requisiti normativi necessari ad un corretto sviluppo delle attività di impresa.
Cabine prefabbricate correlate di omologazione e/o marchiatura di qualità e resistenza, realizzate con la garanzia di processi produttivi certificati.
L’accesso alle cabine è consentito solo a figure autorizzate e qualificate secondo le norme
– CEI 0-10 del 2002
– CEI 78-17 del 2015
La norma CEI 0-10 del 2002 chiarisce i passaggi necessari per svolgere una manutenzione in sicurezza, a tutela dell’operatore e a garanzia della funzionalità della cabina e/o dell’impianto elettrico.
La CEI 78-17 definisce le disposizioni tecniche obbligatorie per lo svolgimento in sicurezza delle operazioni di manutenzione necessarie per il corretto funzionamento e l’esercizio delle cabine MT/MT, delle cabine MT/BT e dei relativi sistemi di connessione.
La normativa impone, inoltre, che le figure incaricate siano in possesso delle certificazioni PES-PAV (persona esperta – persona avvertita), ed abbiamo frequentato corsi per gestori e manutentori di cabine MT/BT recependo le normative CEI
I prezzi di vendita di una cabina possono variare in base a tipologia, struttura ed accessori. Le cabine omologate Enel ad esempio hanno prezzi di acquisto poco variabili in quanto la possibilità di aggiungere accessori è pressoché nulla.
Le cabine utente, altamente personalizzabili, hanno una variazione di prezzo più ampia sia in base alle dimensioni che per varianti di lavorazione o accessori. Il top di gamma, è rappresentato senza dubbio dalle cabine attrezzate.
Gecab offre soluzioni adatte ad ogni esigenza, accompagnando la fornitura del prodotto ad una consulenza tecnica specialistica: il vero valore aggiunto ad ogni cabina.
Per rispondere a questa domanda, occorre fare una distinzione preliminare su tipologia di cabina e ed utilizzo.
Una prima tipologia può essere riconducibile alle cabine definite di tipo pubblico.
Sono le cabine destinate ad alimentare la rete privata in corrente alternata monofase o trifase (tra 230 V e 400 V).
Queste cabine installate della società di distribuzione dell’energia elettrica che ne è quindi proprietaria.
La seconda tipologia di cabine, cabina utente finale, sono appartenenti ai privati.
In questo caso la media tensione si ferma nel punto di installazione della cabina stessa.
Sono le cabine destinate ad alimentare sia utenze civili, sia utenze di tipo industriale con fornitura dalla rete pubblica in MT.
Queste cabine sono di proprietà dell’utente che ne è anche responsabile per il mantenimento e la manutenzione nel tempo.
Tutte le cabine devono sempre poter essere ispezionate e accessibili al personale della società che le gestisce e al personale della società di distribuzione.
Fiore all’occhiello della produzione di Gecab, queste cabine sono strutture prefabbricate componibili e modulari realizzate con pannelli. Il nome deriva dalla tecnica costruttiva e di progettazione, in quanto a differenza delle monobox, costituite appunto da un solo blocco di calcestruzzo armato vibrato, queste vengono costruite assemblando tra di loro pannelli di calcestruzzo secondo una logica modulare
I pannelli, ognuno largo mediamente 2.50mt, vengono posizionati in modo trasversale uno accanto all’altro su una base costituita da un massetto in cemento o da vasche di calcestruzzo armato vibrato.
Questa tecnica costruttiva rappresenta l’evoluzione naturale della progettazione e della realizzazione non solo delle cabine elettriche di trasformazione, ma per l’intero mondo dell’edilizia.
I tempi di produzione e le fasi di trasporto e scarico delle cabine prefabbricate, possono essere soggetto di tempistiche variabili dettate dalle necessità del reparto di produzione, dai tempi di maturazione del calcestruzzo dettati dalla normativa dedicata e dalle necessità logistiche relative alla necessità di utilizzare macchinari da trasporto industriali. Gecab, grazie all’organizzazione ottimizzata del proprio reparto produzione, rappresenta un’eccezione alla regola, disponendo di cabine in pronta consegna di varie tipologie.
Le vasche di fondazione sono prefabbricati con la funzione di sostegno delle cabine.
Una vasca è realizzata, come le cabine, in cemento armato vibrato così come per quanto riguarda le caratteristiche dimensionali che dipendono sempre dalle specifiche esigenze del cliente.
Una struttura monoblocco a tenuta stagna, la vasca costituisce spazio chiuso che si estende sotto la superficie della cabina ed è dotata di fori a frattura prestabilita, attraverso cui passano tutti i cavi della distribuzione interna.
